球墨鑄鐵井蓋生產工藝

球墨鑄鐵井蓋的生產工藝主要包括以下步驟：

1. 球墨鑄鐵井蓋原料選擇：

- 主要材料：通常以生鐵、廢鋼、回爐料等為主要原料。生鐵可以提供較高的碳含量和基本的鐵元素，廢鋼則能調節鐵水的化學成分，回爐料是生產過程中回收的不合格產品或澆冒口等，可降低成本并提高材料利用率。
- 輔助材料：還需要添加一些合金元素，如硅、錳、銅等，以改善球墨鑄鐵的性能。同時，為了保證球化效果，需要加入適量的球化劑（如鎂、稀土等）和孕育劑（如硅鐵等）。

2. 球墨鑄鐵井蓋熔煉：

- 裝料：將選好的原料按照一定的比例裝入熔煉爐中。裝料順序一般是先裝生鐵，再裝廢鋼和回爐料，這樣可以避免廢鋼中的雜質對生鐵的影響。
- 熔煉溫度控制：球墨鑄鐵的熔煉溫度比普通灰鑄鐵要高，一般在1450℃-1550℃之間。高溫可以使原料充分熔化，保證鐵水的化學成分均勻，同時也有利于后續的球化和孕育處理。
- 化學成分調整：在熔煉過程中，要不斷地對鐵水的化學成分進行檢測和調整，確保碳、硅、錳、磷、硫等元素的含量符合設計要求。例如，碳含量過高會導致井蓋的脆性增加，碳含量過低則會影響球化效果；硅含量過高會降低井蓋的強度，硅含量過低則會影響鐵水的流動性。

3. 球墨鑄鐵井蓋球化處理：

- 球化劑加入：當鐵水熔煉好后，將球化劑加入到鐵水中。球化劑的加入量一般為鐵水質量的1%-2%，加入方式有沖入法、轉包法等。沖入法是將球化劑放在鐵水包的底部，然后將鐵水快速沖入包內，使球化劑與鐵水充分接觸并發生反應；轉包法是將鐵水先倒入一個中轉包內，加入球化劑后再倒入鑄型中。
- 反應時間控制：球化劑與鐵水發生反應需要一定的時間，一般為3-5分鐘。在這個過程中，要保持鐵水的溫度和化學成分穩定，避免外界因素的干擾。反應完成后，鐵水中的石墨會形成球狀，從而提高鑄鐵的強度、韌性和耐磨性。

4. 球墨鑄鐵井蓋孕育處理：

- 孕育劑加入：球化處理后的鐵水需要進行孕育處理，以細化石墨球，提高球墨鑄鐵的機械性能。孕育劑的加入量一般為鐵水質量的0.3%-0.8%，加入方式可以是隨流孕育或包內孕育。隨流孕育是在澆注過程中將孕育劑加入到鐵水中，包內孕育是在鐵水包內加入孕育劑后再進行澆注。
- 孕育效果檢測：孕育處理后，要對鐵水的孕育效果進行檢測，主要檢測方法有金相分析、硬度測試等。金相分析可以觀察石墨球的形態、大小和分布情況，硬度測試可以反映球墨鑄鐵的強度和韌性。

5. 球墨鑄鐵井蓋澆注成型：

- 鑄型準備：根據井蓋的設計要求，制作好相應的鑄型。鑄型的材料一般為砂型，砂型的透氣性和退讓性要好，以保證井蓋在澆注過程中能夠順利成型，并且在冷卻過程中不會產生裂紋等缺陷。
- 澆注溫度和速度控制：球墨鑄鐵的流動性較差，收縮較大，因此澆注溫度要比普通灰鑄鐵高，一般在1350℃-1450℃之間。澆注速度要適中，過快會導致鐵水飛濺，影響井蓋的質量；過慢會使鐵水溫度降低，導致澆注不暢。
- 冒口和冷鐵設置：為了補償球墨鑄鐵在凝固過程中的收縮，需要在鑄型中設置冒口和冷鐵。冒口是用來儲存多余的鐵水，以補充井蓋在凝固過程中產生的收縮；冷鐵則是用來加快井蓋的冷卻速度，提高井蓋的質量。

6. 球墨鑄鐵井蓋冷卻：

- 自然冷卻：澆注完成后，讓井蓋在鑄型中自然冷卻。冷卻時間根據井蓋的大小和厚度而定，一般需要數小時到數十小時不等。在冷卻過程中，要避免井蓋受到外界的沖擊和振動，以免影響井蓋的質量。
- 控制冷卻速度：冷卻速度對球墨鑄鐵井蓋的性能有很大的影響。冷卻速度過快會導致井蓋產生白口組織，降低井蓋的韌性和耐磨性；冷卻速度過慢會使井蓋的晶粒粗大，影響井蓋的強度。因此，要根據井蓋的材質和尺寸，合理控制冷卻速度。

7. 球墨鑄鐵井蓋后處理：

- 清砂：冷卻后的井蓋需要進行清砂處理，去除表面的砂粒和雜質。清砂的方法有機械清砂和手工清砂，機械清砂效率高，但容易損傷井蓋的表面；手工清砂則可以保證井蓋的表面質量，但效率較低。
- 切割：對于一些大型的井蓋，需要進行切割處理，將其切割成所需的尺寸和形狀。切割的方法有火焰切割、等離子切割等，要根據井蓋的材質和厚度選擇合適的切割方法。
- 打磨：對井蓋的表面進行打磨處理，去除毛刺、飛邊等缺陷，使井蓋的表面光滑平整。打磨的工具可以是砂輪、砂帶等。

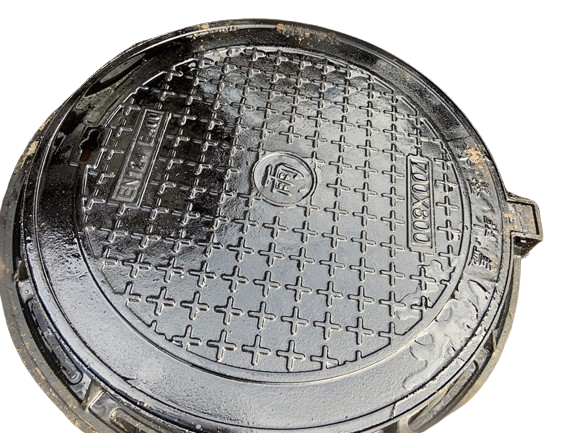

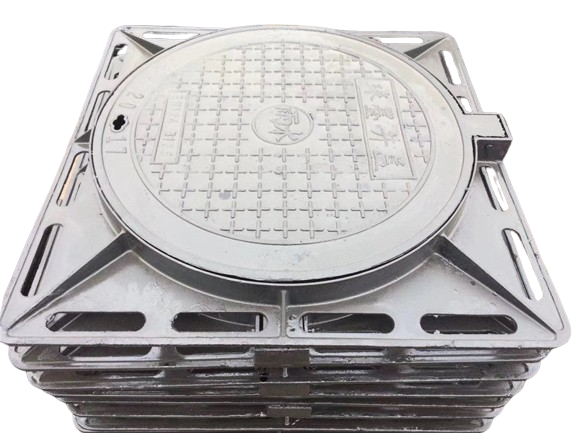

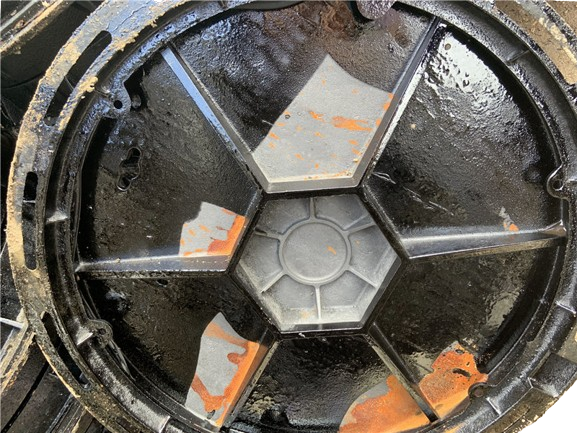

- 防腐處理：為了提高井蓋的耐腐蝕性，需要對井蓋的表面進行防腐處理。常用的防腐方法有噴涂瀝青漆、鍍鋅等。

8. 球墨鑄鐵井蓋質量檢測：

- 外觀檢查：檢查井蓋的表面是否有裂紋、砂眼、氣孔等缺陷，表面是否光滑平整，尺寸是否符合設計要求。
- 力學性能測試：對井蓋進行力學性能測試，包括抗拉強度、屈服強度、延伸率、硬度等指標的測試，以確保井蓋的機械性能符合相關標準和設計要求。
- 球化率檢測：通過金相分析等方法，檢測井蓋中石墨球的球化率。球化率是衡量球墨鑄鐵質量的重要指標，一般要求球化率在80%以上。
